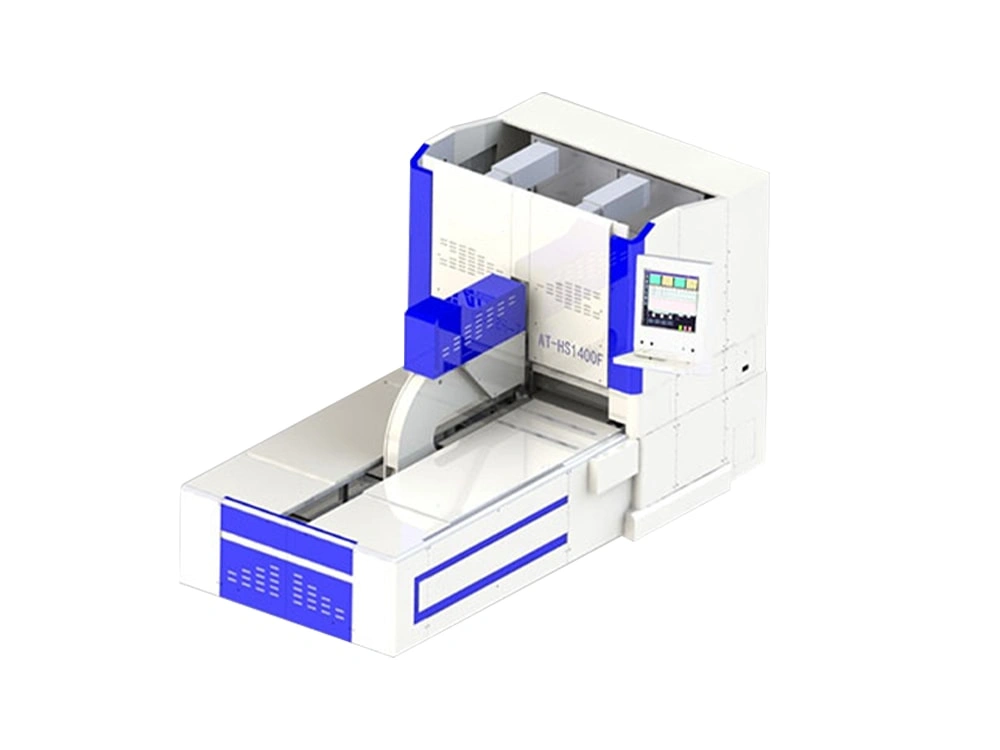

Centro flexible de plegado inteligente [Chapa gruesa] AT-HS1400F

El departamento de investigación y desarrollo de tecnología de la empresa después de la investigación técnica, con el fin de satisfacer las necesidades de procesamiento del cliente de una variedad de placas, sobre la base de la placa delgada para aumentar la flexión de la placa gruesa, desarrolló una serie AT-HS integrada delgada y gruesa de centro de flexión flexible integrado grueso y delgado.

Descripción

Paramétrico

Flexible bending centre focuses on solving all kinds of complex sheet metal and bending problems in metal forming. Through the multi-axis concurrent linkage, automatically complete the sheet metal work, from a technical point of view to solve the dependence on moulds and manpower, effectively improve production efficiency and reduce production costs.

It is easy to realise sheet metal bending needs of arc, dead edge, return type, closed type and other complex types.

Flexible bending centre can be widely used in the field of steel cabinet shells (filing cabinets, tool cabinets, outer shrouds, electrical cabinets, communication cabinets, gas cabinets, water meter cabinets ......), kitchenware (refrigerators, air-conditioners, stoves ......), furniture, ventilation, refrigeration, purification, doors, Decoration, lift and other related metal forming fields.

Bending effect

Actual bending shape display

Configuración

AT-HS1400F
No.	Nombre	Parámetro
1	Estructura de alimentación	Tipo de brazo de presión
2	Estructura del banco de trabajo	Cepillo y bola universal.
3	Precisión mínima del sistema.	0.01mm
4	Velocidad de plegado más rápida	0.2 segundos por hoja
5	Velocidad máxima de alimentación	120m/min
6	Tamaño máximo de flexión	Largo 1400 mm x Ancho 1250 mm
7	Altura máxima de flexión	170mm
8	Altura mínima de flexión	4mm (según el grosor del tablero)
9	Radio de arco mínimo	2mm (según el grosor del tablero)
10	Tensión nominal	380V
11	Potencia total del motor	67.2KW
12	Potencia operativa media	6.7KW
13	Ruido	Alrededor de 55 decibeles
14	Dimensiones exteriores	500036002480mm
15	Calidad total	11t
16	Entorno operativo del usuario	sistema windows
17	Espesor máximo de flexión	Acero inoxidable 304 de 1,5 mm/placa de acero al carbono de 2,0 mm/placa de aluminio de 3,5 mm
18	Espesor mínimo del material	0.3mm
19	Dimensiones internas mínimas para la formación de cuadriláteros.	140*260mm
20	Dimensiones internas mínimas para conformado de doble cara	140mm
21	Ángulo de flexión	-90°~90°(>1.2mm)/0°~180°(≤1.2mm)
22	Número de ejes	Eje múltiple
23	Navaja plegable auxiliar arriba y abajo	Configuración estándar
